硅钢连退线
本公司硅钢连退线生产中、低牌号无取向电工钢，以卧式连续退火及涂层工序处理冷轧电工钢钢卷。
生产线由开卷机、焊机、剪子、退火炉设备、涂层设备、水清洗及碱洗设备、活套、纠偏及转向辊、挤干辊、张力辊、卷取机、液压系统、电气自动化控制系统等组成。根据工艺要求，可以设置水淬冷却装置，以提高冷却效率高，缩短冷却段的长度；或不设置水淬装置。
机组主要特点
- 将再结晶退火、脱碳、涂层工序设置在同一连续机组内，节省设备、中间吊运与存放场地，降低能耗。
- 采用碱洗和碱刷洗联合清洗，并在碱循环系统中设置磁性过滤器，提高清洗质量，获得洁净无油的表面。
- 退火炉除均热段采用电阻加热外，其余均采用焦炉煤气加热，炉内充满保护气体，有效防止带钢氧化，也有利于脱碳。
- 无氧化炉采用空气预热型烧嘴，通过控制空气过剩系数实现无氧化加热。在排烟系统中，设置换热器，回收废热来预热助燃空气，节约煤气。
- 在循环保护气体喷射冷却段中采用带变频调速的5分割风道，确保能灵活调整生产工艺及获得良好的板型。
- 在炉子段的入口设有事故张力释放装置，当事故停电时，能快速释放炉内带钢张力，从而防止带钢在炉内断带。
- 出口侧采用不停顿剪，减少停歇时间，提高生产效率。
- 传动采用矢量数字交流变频调速系统控制，工艺过程控制采用计算机控制系统，人机界面友好。
- 采用测厚仪、板温计、露点计、张力计等，对工艺过程和产品质量实施全面监控。
技术参数
生产品种：中、低牌号无取向电工钢
代表牌号：中牌号： 50W470～50W600；
低牌号： 50W800～50W1300 (65W1600)
带钢含硅量：≤1.5％ (最大 2.4%)
带钢厚度：0.35～0.65mm
带钢宽度：750～1275mm
钢卷内径：ф610/ф508mm
钢卷外径：max. ф2000mm
钢卷重量：max.25t
机组速度：入口段： 240m/min 出口段： 240m/min
工艺段：

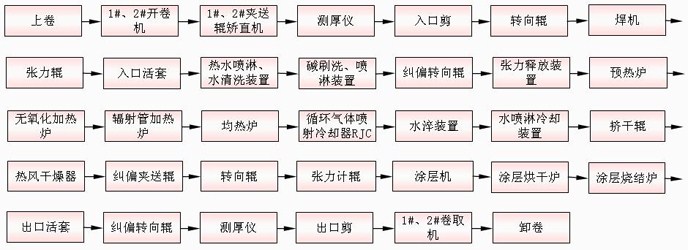

工艺流程
